主軸承蓋零件結構設計優化——工藝仿真分析及優化——鑄件試制——質量檢測——臺架試驗

任俊成,陳頌,李濤,等.半固態流變壓鑄鋁合金主軸承蓋[J].特種鑄造及有色合金，2022,42(7) :917-920.

REN J C，CHEN S，LIT,et al. Semi-solid die casting for aluminunm alloy main bearing cap of engine block[J].Special Casting & Nonferrous Alloys，2022，42(7):917-920.

●結構設計優化

選用高固相半固態流變壓鑄工藝制造主軸承蓋，半固態漿料固相率約為45%。主軸承蓋原型為某三缸渦輪增壓發動機，為QT500-7球墨鑄鐵鑄造，單件質量為289 g，每臺發動機搭載4件，改為半固態鋁合計鑄件后，采用了Al-Si-(Cu)-Mg系319S半固態鋁合金，并通過固溶和時效處理以提高性能，合金化學成分標準及實測值見表1。

結合319S半固態鋁合金的性能典型值，目標為抗拉強度≥390 MPa，屈服強度≥305 MPa，疲勞強度≥164 MPa，通過相應熱處理工藝達到。由于319S的彈性模量、拉伸性能、疲勞性能都低于原球墨鑄鐵材料，需開展相關結構強度與剛度的優化設計，以使其性能指標滿足要求。

對半固態鋁合金主軸承蓋開展結構強度仿真分析，主要包括靜強度分析、疲勞安全系數、接觸壓強、相對/絕對滑移量分析等。根據分析結果中的薄弱點不斷優化零件結構，零件結構優化過程見圖1。

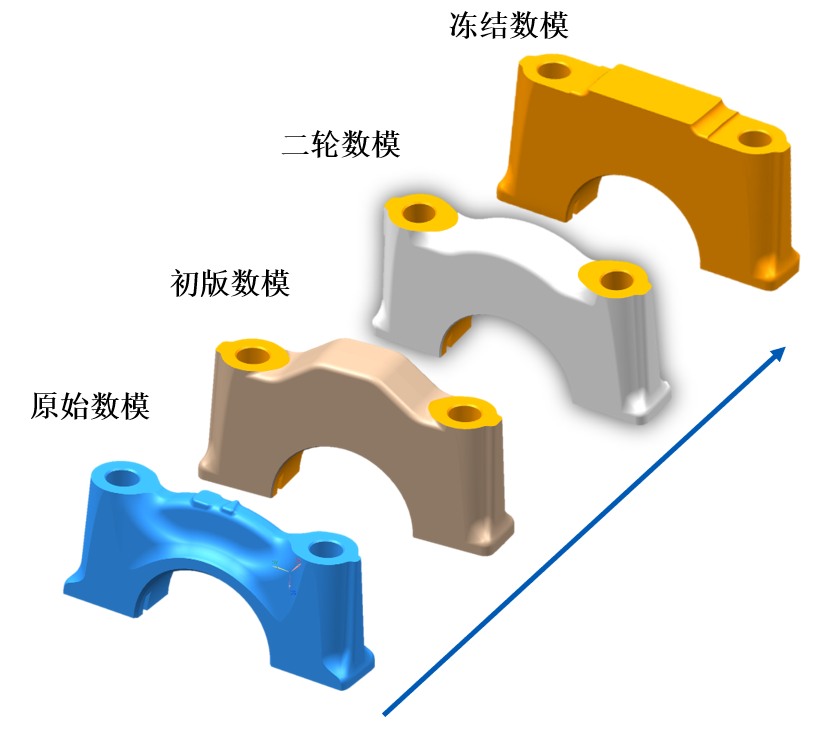

圖1 半固態鋁合金主軸承蓋設計優化過程

通過擴大排氣側的加強筋，并在進氣側增加加強筋，解決了鋁合金主軸承蓋靜強度不足的問題，結構特征見圖2；增高主軸承蓋的螺栓孔周?chē)膶?shí)體，增高量為5 mm，使鋁合金主軸承蓋相對滑移量達到設計要求；將兩螺栓孔之間填滿實體，見圖3，以提高零件剛度及疲勞性能，同時保證充型過程中漿料平穩順序地由厚壁充型至薄壁區域，增強凝固時的高壓補縮效果。

（a）進氣側              （b）排氣側

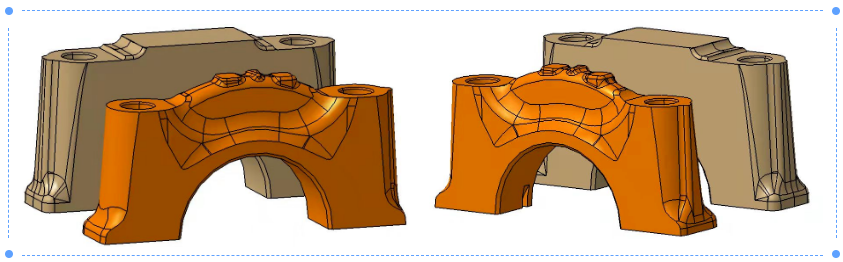

圖2 QT500主軸承蓋和319S主軸承蓋的結構對比

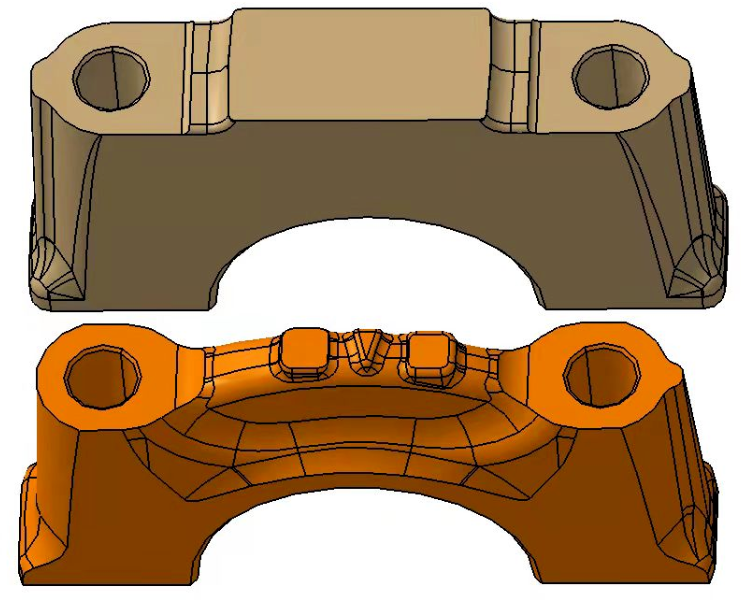

圖3 鋁合金主軸承蓋與鑄鐵主軸承蓋

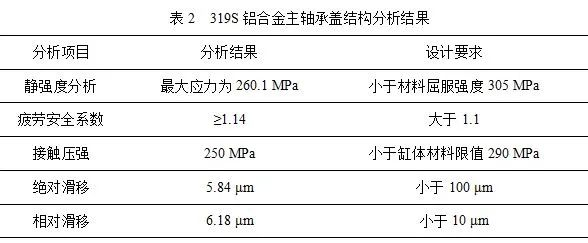

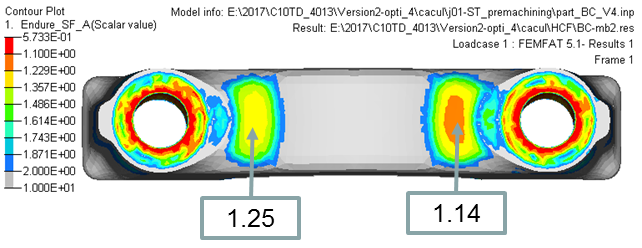

對優化后的最終數模采用ABAQUS軟件進行靜強度、接觸壓強、絕對滑移與相對滑移仿真計算，采用FEMFAT軟件MAX模塊進行疲勞安全系數仿真計算，結果見表2，發現均滿足設計要求。其中，靜強度應力最大值小于材料屈服強度（見圖4），疲勞安全系數大于1.1（見圖5），滑移量小于限值。

●鑄造工藝仿真分析及優化

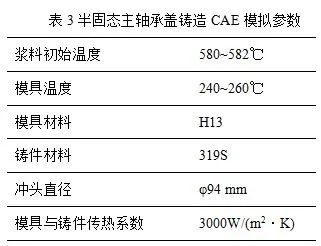

鑄件為一模兩件，模具材料設置為H13鋼，鑄件材料設置為自定義數據庫的半固態319S材料，主要物理性質包括密度、熱膨脹系數、固相分?jǐn)?shù)、粘度等，均是溫度變化的函數。主要模擬參數見表3。

針對半固態鋁合金漿料充型溫度區間較窄，充型溫度較低的特點，澆口位置應選取在鑄件的中心位置，以避免充型過程中漿料流動距離過長造成冷隔、澆不足等缺陷，有利于實現半固態壓鑄平穩充型；鑄件中心位置的壁厚要和內澆口配合，保證補縮通道連續性。鋁合金主軸承蓋的內澆口開設在頂部中心位置，壁厚在裝配空間允許范圍內增至最大。

主軸承蓋充型仿真結果見圖6。

經產品結構優化及澆注系統優化設計，保證該零件在半固態壓鑄充型之后實現順序凝固，即最后充型位置、零件、澆注系統依次凝固，這樣有利于實現充型之后的高壓補縮，提高產品致密度，消除縮孔縮松缺陷，溫度場分布仿真結果見圖7。

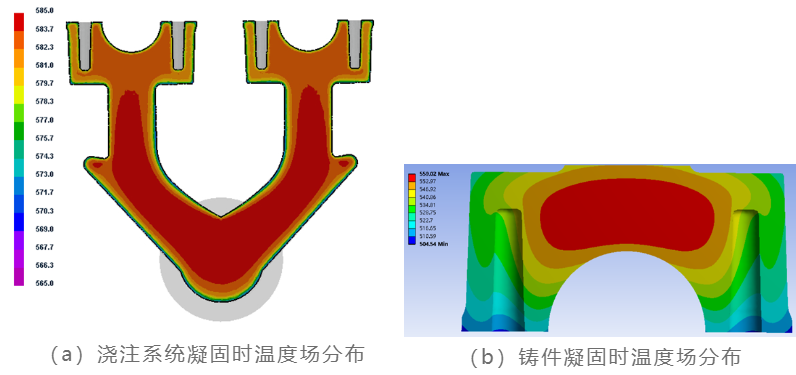

圖7 溫度場分布結果

●鑄件試制

結合鑄造工藝CAE模擬和現場壓鑄試驗，優化工藝參數為：慢速速度為0.15~0.25 m/s，二快速度為0.3~0.5 m/s，開始?jí)毫?4~36 MPa，建壓時間為0.02 s，工作壓力90~105 MPa，保壓時間為30 s。試制樣件見圖8，主軸承蓋毛坯質量為180 g，機加后成品質量為159 g，相比原鑄鐵件減重130 g，減重比例45%。

圖8 主軸承蓋試制樣件

采取三級固溶處理的熱處理方案，結合有關研究，選擇（470 ℃×4 h）+（500 ℃×160 min）+（510 ℃×160 min）的三級固溶處理，然后自然時效12 h，人工時效170 ℃×10h的熱處理方案。由于該319S鋁合金在高溫固溶時，可能因工藝不當或爐溫控制精度不夠，在晶界處出現過燒孔洞類缺陷，所以在熱處理過程中應嚴格按照熱處理工藝參數執行，并嚴格控制爐體實際溫度不超過設定值。

● 質量檢測

從主軸承蓋成品毛坯上取樣進行拉伸性能試驗，結果見表4。

從主軸承蓋上取樣，熱處理后金相組織見圖9，可以看出，α-Al相呈球狀，變質正常，分布均勻，通過截線法計算晶粒大小為109.8 μm。共晶Si顆粒較為圓整，并均勻分布在初生α-Al晶界處，無針狀或大塊硅顆粒；平均Si顆粒尺寸小于8.0 μm，最大Si顆粒尺寸小于10.0μm。

（a）100X    (b)500X

●臺架試驗

參考JB/T 13203 ，對半固態鋁合金主軸承蓋進行臺架試驗驗證，試驗在六路液壓油加載管路試驗臺上運行，設計試驗工裝示意圖見11。試驗將主軸承蓋、螺栓、定位環和主軸瓦按實際工況裝配在缸體上，并通過模擬活塞、連桿及曲軸與試驗臺裝配。

試驗循環次數基數107次，失效判據為樣件在試驗載荷作用下明顯破壞，如產生局部斷裂或有裂紋產生。加載順序?yàn)?-2-3缸順序加載，加載相位間隔120°，加載波形為正弦波，加載頻率10 Hz，加載幅值為1.5倍缸壓，即15.75  MPa，加載壓力峰值為(15.75±0.1)MPa，加載壓力谷值不大于0.63 MPa。載荷最終作用到主軸承座軸瓦面上，通過對連桿等貼應變片測量確認載荷傳遞是否有損失。經測量，連桿應力為78.8 MPa，判斷液壓加載腔內脈動載荷基本無損失的傳遞到模擬加載軸，最終加載至主軸承蓋。完成107次加載后，主軸承蓋外觀完好，無可見裂紋、破損或變形，通過驗證。

● 結語

發動機主軸承蓋生產工藝由球墨鑄鐵砂型鑄造工藝改為半固態鋁合金流變壓鑄鑄造工藝，結合結構和工藝優化，成品質量為159g，相比鑄鐵件減重45%，單臺發動機減重520g，輕量化效果顯著。

對主軸承蓋進行了重新設計以滿足零件各項性能指標要求，對澆道結構、澆口位置及尺寸等開展了設計優化，經過三級固溶、自然時效、人工時效熱處理，得到的零件金相組織致密，力學性能好，內部無氣孔、縮松等缺陷。
