輕量化是新能源汽車實現節能減排、提高續航里程的有效方法。輕量化技術主要通過結構、材料和工藝的創新實現，以優質的鋁合金壓鑄替代鑄鋼，是實現材料輕量化的重要途徑。壓鑄生產具有高效及高互換性的優點，貼合汽車產業生產需求。但壓鑄生產中可能產生的氣孔、縮孔等缺陷，嚴重影響鋁合金及其產品質量和使用范圍。為保障鑄件質量，借助數值模擬軟件輔助鑄造工藝設計及優化已成為常態，筆者以曲軸箱前油封為研究對象（以下簡稱“前油封”），利用FLOW-3D CAST軟件進行數值模擬分析，通過優化設計工藝，實現減少鑄造內部缺陷，提高鑄件質量的目的。

曲軸箱前油封鑄件材質為AlSi9Cu3，是最常見的壓鑄合金之一，具有良好的鑄造性能、力學性能、流動性、氣密性、抗熱裂性、較好的切削加工性能和拋光性。該合金牌號源自德國，廣泛應用于歐美國家的汽車工業，制造轎車車身和重載汽車零部件，綜合性能良好。

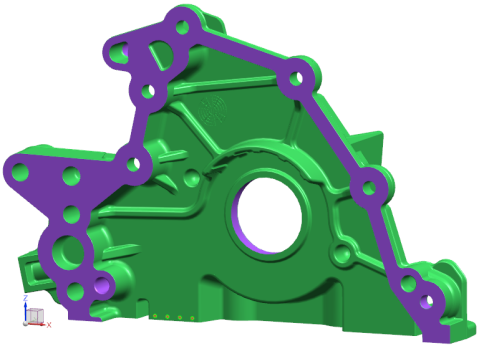

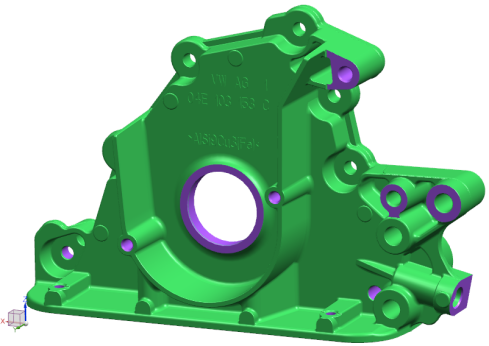

圖1為鑄件的三維模型圖，其輪廓尺寸為255 mm×168 mm×50 mm，成品質量0.9 kg。最小壁厚1.45 mm，最大壁厚12.4 mm，平均壁厚3.7 mm。此鑄件有多個結構孔，油封孔直徑40 mm，其余孔直徑在5~10 mm范圍內，需要鑄出。此零件采用高壓鑄造的生產方式，開模后去除澆注系統和集渣包，打磨殘留內澆口，通過噴丸緊實表面，對紫色部位表面進行機械加工，最后完成目視檢測及氣密性檢測。

(a)鑄件模型-正面

 (b)鑄件模型-反面

圖1 前油封鑄件模型圖

要求鑄件內部的任意截面中，最大單個孔隙的直徑小于3 mm，截面處孔隙總面積的占比低于5%；加工表面不允許有大于1 mm的氣孔，表面不能存在裂紋、欠鑄等缺陷。

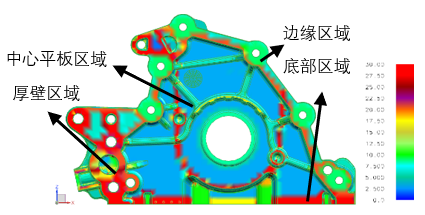

圖2顯示了油封端蓋的厚度分布信息，鑄件的不同部位在厚度上存在較大差異。為分析鑄件結構與內部質量的關系，將鑄件以厚度情況和位置劃分為4個區域。由于壁厚存在差異，將會對不同部位的充型和凝固過程產生顯著影響，進而影響最終的產品質量，為此需要為不同區域設置合理的充型條件。

（1）邊緣區域：涵蓋鑄件右側及上部的邊緣，該區域狹長且包含數個型芯。與中心平板區域所在平面存在14.5 mm落差，兩者通過平均厚度為4.5 mm的垂直通道連接。

（2）中心平板區域：位于鑄件的中心，由大面積平面、筋板和U型結構組成，平板區域厚度3 mm，是表面積最大的區域。同時還與其余三個區域相連接，由于壁厚較薄，充型時金屬液快速通過，需要防范液流發生飛濺情況。

（3）厚壁區域：位于鑄件左側，是鑄件中壁厚與體積最大的區域，充型時需要的流量較大。此區存在大量型芯，使得排氣較為便捷，但易形成熱節，凝固較慢。

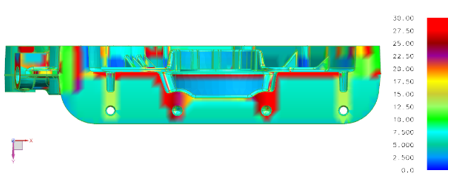

（4）底部區域：位于鑄件底部位置，與中心大平板區域垂直，圖2（b）顯示在底部區域也存在厚壁部分。

（a）鑄件厚度分布-后視圖

（b）鑄件厚度分布-底視圖

圖2 前油封鑄件厚度分布

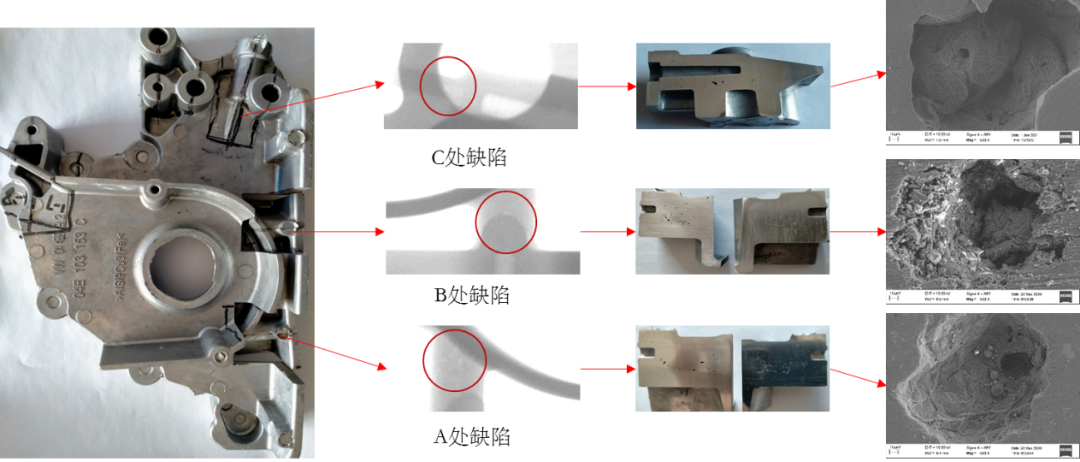

壓鑄前油封鑄件缺陷的位置及缺陷表征如圖3所示，通過檢測確定鑄件內部存在質量問題。

X射線探傷發現：在A、B、C三處出現內部孔隙。將試樣缺陷位置剖切，截面存在明顯宏觀缺陷，由于缺陷凹坑較深，采用大景深掃描電鏡對缺陷處形貌進行表征分析，結果顯示：缺陷的外形輪廓不規則，表面凸凹不平且整體形狀不規則。而鑄造中的氣孔缺陷通常呈圓形或近似圓形，孔壁光滑表面反光，因此可以推測這些缺陷是由收縮形成。同時，由于鑄件具有較多的機加工表面，在加工過程中鑄件表面偶爾會出現細小且集中的皮下氣孔，此問題同樣會影響產品的合格率。

圖3 鑄件、缺陷的X射線圖像、宏觀照片及掃描電鏡圖（500×）

通過實際檢測確定缺陷的位置和形貌，進而分析推測產生缺陷的原因。利用FLOW-3D CAST軟件，對壓力鑄造過程進行數值模擬，分析澆注系統對充型速度場、凝固溫度場和壓力場的影響。為了解缺陷形成的過程及原因，通過分析模擬結果，推測原工藝過程可能導致缺陷產生的因素，并優化設計工藝以消除缺陷。

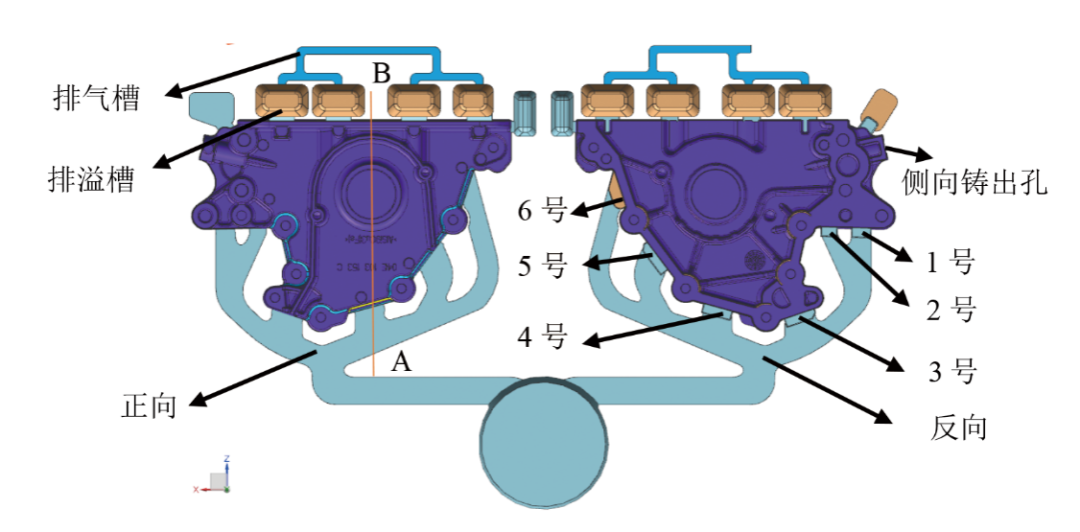

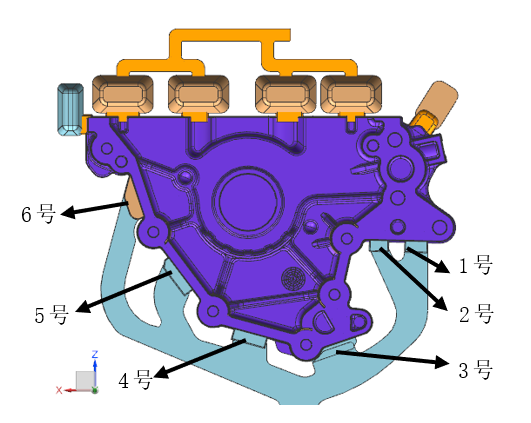

原壓鑄工藝設計方案三維模型如圖4所示，內澆口分布于鑄件外輪廓，1~6號內澆口厚度2.5 mm，長度依次為14、12、24、22、26、27 mm。澆注溫度665 ℃±15 ℃，模溫180 ℃±30 ℃，壓射速度4 m/s±1 m/s，最終靜壓力102 MPa±10 MPa，冷卻時間15 s±3 s。

圖4 原壓鑄工藝設計方案(1~6號為內澆口）

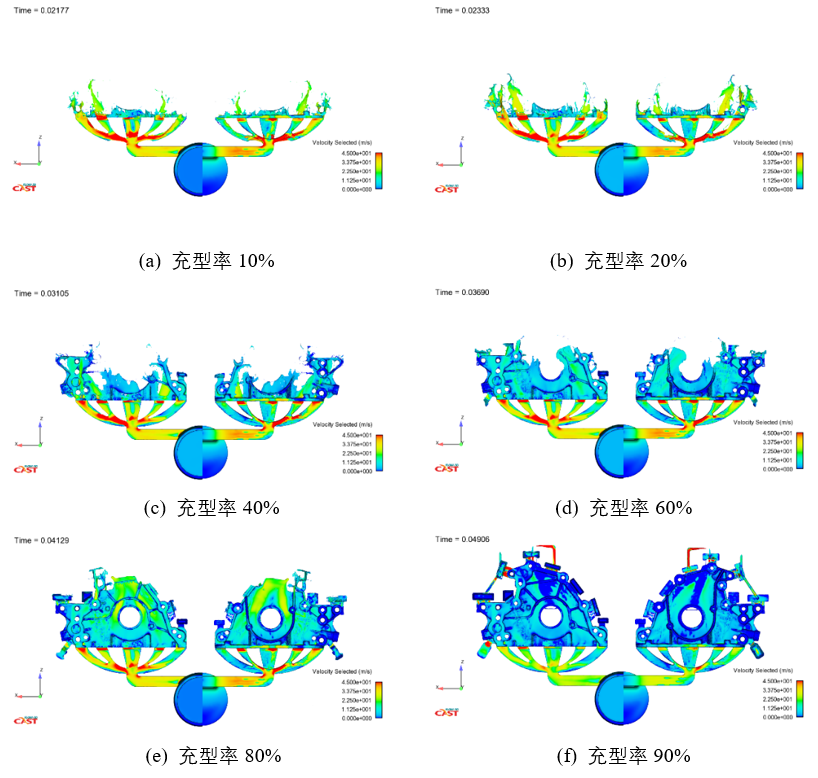

充型速度場如圖5所示，分析速度場對鑄件質量的影響需結合充型部位的鑄件體積分布情況，當鑄件以A-B線為界分為兩半時（圖4），A-B線以左的體積為180 cm³而右側體積僅有97 cm³，為此，壓射系統也做出了相應調整。

根據內澆口的填充速度，將6個內澆口分為兩類：其中1、2、3號內澆口鋁液充填速度較快，以“噴射”狀態充型，稱為Ⅰ組，鋁液通過內澆口增壓后以直線或近直線的方式快速向鑄型內填充；4、5、6號通過的鋁液速度低于Ⅰ組，表現為“噴射流”狀態充型，設為Ⅱ組，離開內澆口7~8 mm后沖擊鑄型型壁，經過兩次直角轉向損失了部分動能。原工藝中設置兩類內澆口是為盡可能保障壁厚不同的部位充型能同步協調進行。

Ⅰ組的1、2號內澆口填充厚壁區域，充型過程中其填充速度保持在45 m/s，將澆口分為兩段，是為了避免沖擊澆口附近的通孔型芯，防止鋁液劇烈飛濺。3號內澆口緊鄰橫澆道，最先開始充型，鋁液受型壁及型芯阻礙，首先對內澆口前沿的邊緣區域充型，而后向中心平板區域擴散。受充型前端空間限制，回流鋁液的阻礙，使得部分時間段內3號內澆口的填充速度低于45 m/s。

Ⅱ組內澆口受橫澆道結構影響，充型較晚。4、5和6號內澆口的充型狀態相似，填充對應內澆口所在的邊緣區域后，擴散向兩側及中心平板區。由于邊緣區域和中心平板區域的14.5 mm落差，使Ⅱ組內澆口的鋁液對中心平板區的填充速度低于22.5 m/s，延緩了A-B線右側區域的充型進度，盡可能協調不同壁厚部位的充型順序。

圖5 原方案充型過程中的速度場

將充型模擬結果與圖3缺陷位置結合分析，驗證實驗分析的猜想。圖5(f)中A、B兩處位于充型最末端，在充型和凝固時情況相似，可以合并考慮，兩處厚度均大于中心平板區，當鋁液從中心平板區域涌出進入厚壁空間時，鋁液將離開型腔壁呈噴射狀態，這種狀態稱為“再噴射”，再噴射部位容易出現氣孔和縮孔缺陷，應當盡量避免。C處位于1、2號內澆口前端，與內澆口的間距約為60 mm，且兩者中間設有多個型芯，使內澆口處壓力和補縮金屬流難以傳遞至C處區域，且C處處于整個鑄件壁厚最大的區域，此處凝固較晚，易產生收縮缺陷。

凝固過程模擬結果如圖6所示，凝固模擬采用壓鑄充型的數據進行接續性分析，所以圖中的時間是從鋁液進入料柄開始計時的。合金的固相線溫度為497.3 ℃，圖6在1.5 s左右中心平板區域開始凝固，在2.2 s時內澆口凝固不再起到補縮作用，此時鑄件邊緣區域變?yōu)楣滔?，但A、B和C三處及厚壁區域尚未凝固。在2.9 s時三處缺陷周圍開始凝固，直到3.4 s左右型腔內基本凝固。通過分析凝固順序能夠看出，內澆口的凝固時間早于缺陷部位，削弱了壓力補縮作用，同時缺陷部位與內澆口間距離較遠，壓力也難以傳導。凝固時壓力較低、補縮不足和凝固晚都會增大鑄件產生收縮缺陷的可能，結合實驗表征和理論分析，判斷缺陷類型為縮孔。

圖6 原工藝鑄件凝固過程

4.1 優化工藝方案1

方案1三維模型如圖7所示，此方案在原工藝基礎上對壓射系統進行了改動，將3號內澆口由24 mm擴大為32 mm，方案1的充型速度場模擬結果如圖8所示。

圖7 優化工藝方案1

由圖8(c)中看到：改動后3號內澆口流量增大，更早完成內澆口前端的充型，之后鋁液在通過型芯間隙充型的同時，會分流并越過型腔中邊緣和中心平板區域的平面落差。3號內澆口分流的鋁液與4號內澆口的鋁液匯合，所以圖8(d)中由3、4、5號內澆口同時對平板區域進行充型，改善了鑄型在4、5和6號內澆口前端區域的排氣情況。

圖8 優化工藝方案1速度場

壓射速度不變的情況下，單位時間內各內澆口鋁液的總流量不變，所以改變內澆口尺寸對其余未變動的內澆口同樣具有一定影響。3號內澆口的擴大使另外5個內澆口的填充速度均有所下降。但從最終結果看，方案1的調整僅對充型順序產生變化。在充型前期，調整后的3號內澆口對兩側及中心平板區域的充型順序更為合理。

對比圖5(f)和圖8(f)，在充型末期方案1的厚壁區域被填充得更為完整，體現內澆口尺寸調整對充型過程整體協調性的影響。但這些影響沒有改變A、B和C三處的充型及凝固條件，三處缺陷的凝固順序及壓力傳遞未發生明顯變化，因此對缺陷影響有限，需繼續優化方案。

4.2 優化工藝方案2

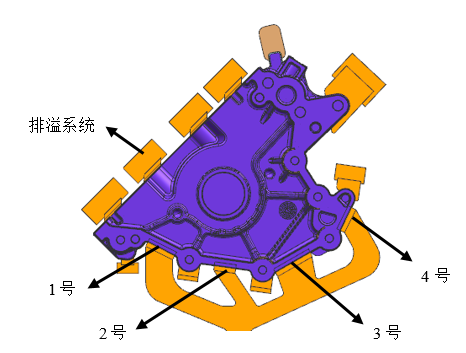

方案2如圖9所示，此方案中將內澆口移動至鑄件同側的邊緣，1~4號內澆口寬度分別為28、20、36和24 mm，金屬液主要以噴射流的方式進行填充。鑄件上左側的外形輪廓向內凹陷，不利于設置內澆口，一是不便于橫澆道引流；二是此處型芯密集，金屬液的流動方向難以掌控。

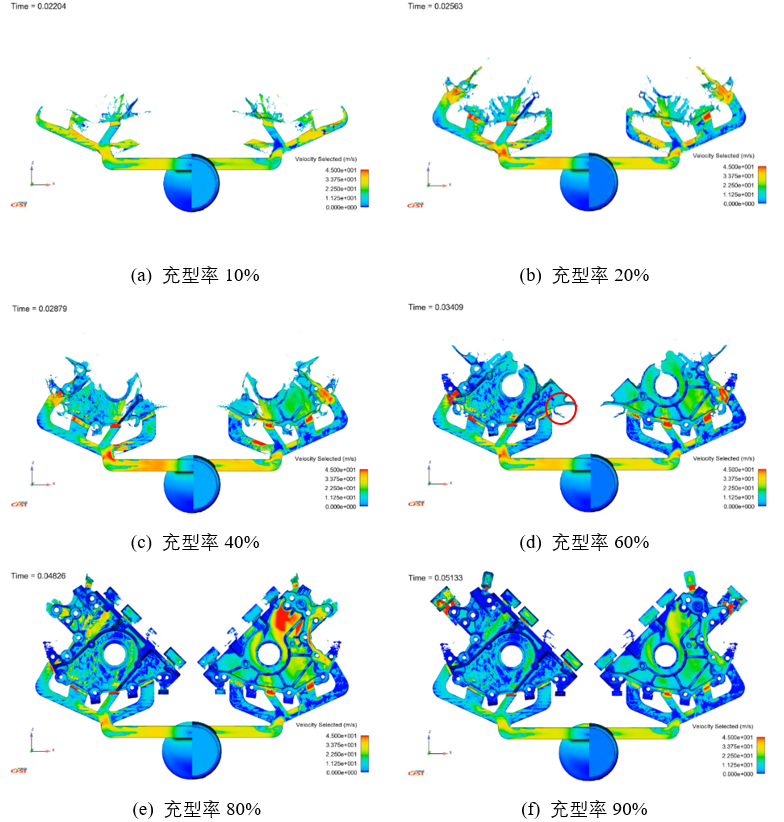

方案2壓鑄過程中的速度場如圖10所示，鋁液通過內澆口后，沖擊鑄型型壁完成邊緣區域充型，同時鋁液流速急劇下降，低速液流進入中心平板區域后，其填充過程中呈扇形分散。整體充型順序依次是邊緣區域、中心平板區域、底部區域和厚壁區域。

圖9 優化工藝方案2

圖10 方案2充型速度場

但充型過程中出現了較多問題，平板區域充型時，液流前端充型平面不規則，出現鋁液飛濺情況。比如圖10(d)圈出的位置，此處排氣不暢。在圖10(e)中，鋁液完成中心平板區域充型后，繼而填充厚壁區域，4個內澆口的鋁液通過薄平板匯聚，集中涌出平板區域，呈現與內澆口效果近似的增速，鋁液以45 m/s的速度進入厚壁區域時，出現強烈的再噴射狀態。

方案2改變了充型順序，但對鑄型邊緣的排氣不利，鋁液飛濺嚴重，于三處缺陷并未起到明顯的改善作用。因此僅僅降低了鋁液的充型速度，難以改善產品的最終質量，因此需要對內澆口位置進行重新設計。

4.3 優化工藝方案3

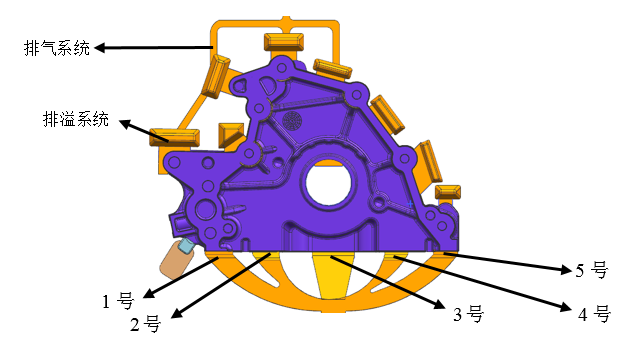

方案3如圖11所示，將內澆口全部開設于鑄件底部區域。由于鑄件底部端面依據技術要求需要進行機加工處理，因此將內澆口尺寸擴大，不會增加后期加工成本。原工藝中所有內澆口厚度均為2.5 mm，方案3中對內澆口的尺寸和角度都做出較大調整，5個內澆口的尺寸如表1所示。

圖11 優化工藝方案三（1~5號內澆口）

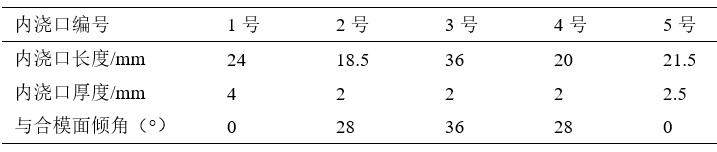

表1 方案三中內澆口尺寸參數

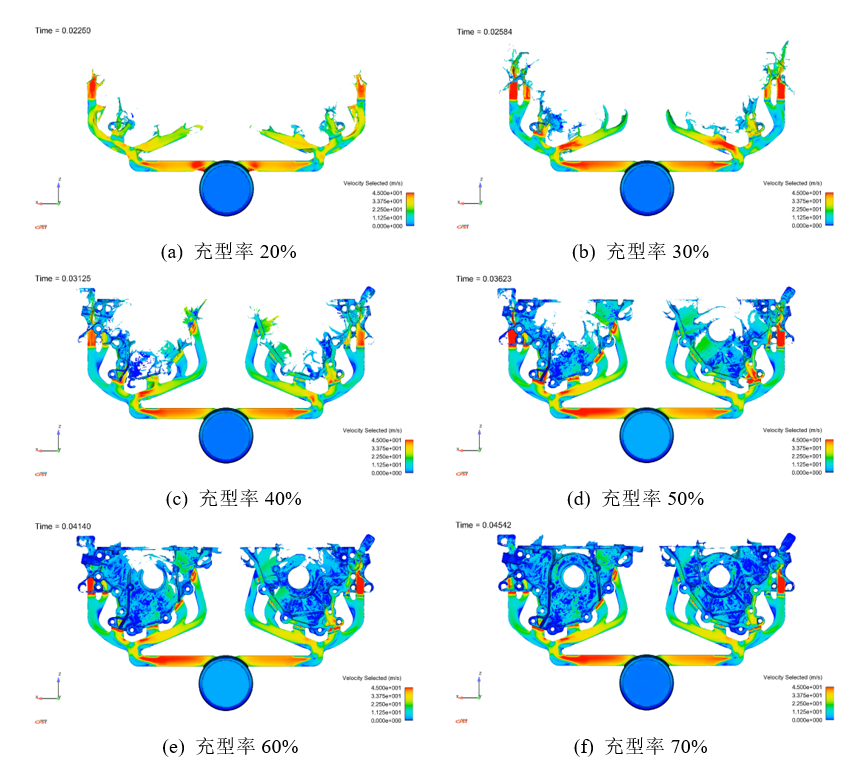

方案3速度場如圖12所示。在圖11(b)中，內澆口1、5號充填速度較快，速度介于35~45 m/s，其余均低于35 m/s，這是由于壓射沖頭速度不變，而內澆口截面積總和擴大，降低了整體填充速度。

1號內澆口截面積最大，在降低增速效果的同時，減少了鋁液通過時受到的阻礙，使鋁液盡可能保持了原有的速度方向，優先對鑄件的厚壁區域進行充型。因此在圖12(b)和中，鋁液以傾斜于內澆口的方向射出，在沖擊型芯后被分流，繞過多個型芯后，持續對該區域充型，1號內澆口提供了足夠的流量，保障了厚壁區域的快速填充。鋁液在完成該區域充型后，再向其他區域填充，如圖12(d)所示，鋁液向型腔上部填充，協同其余內澆口共同對剩余空間進行充型。

圖12 方案3充型速度場

2、3、4號內澆口的充型情況相似，由于與合模面存在傾角，鋁液將以傾斜角度進入型腔，將鑄件底部區域填充，之后通過內澆口的鋁液會受到阻礙而改變方向，繼而沿Z方向?qū)π颓惶畛洹Ｈ鐖D12(a)、(c)、(d)所示，2號內澆口的鋁液流動依次分為三步：第一步，快速填充內澆口對應的底部區域；第二步，受到阻礙改變流動方向，協助1號內澆口完成厚壁區域充型；第三步，鋁液沿Z方向向上部填充。

在圖12(a)、(c)中顯示了3號內澆口鋁液流動的兩個階段，首先進行底部充型，然后鋁液轉向內澆口前端及兩側，對中心平板區域充型，繞過油封孔型芯后與2號和4號內澆口的鋁液匯合，此時基本完成底部和部分中心平板區域的充型，型腔內氣體被驅趕至液流前端，為整個型腔排氣提供良好條件。

4號和2號內澆口情況基本一致，但橫澆道結構導致鋁液難以同時抵達所有的內澆口，所以適當擴大4號內澆口的寬度是為了增加流量，以保障充型前期兩側協調性。

5號內澆口處于邊緣和底部區域交界處，圖12(b)中鋁液通過內澆口后迅速充滿前端空間，受到型芯阻礙，充滿后的鋁液通過型芯與型壁的間隙繼續充型。圖12(c)中鋁液沿鑄件邊緣向前填充，完成5號內澆口一側的邊緣充型，并聯合4號內澆口進行對應的中心平板區域填充。在圖12(d)中，完成鑄型底部區域充型后，5道鋁液將一同沿Z坐標正方向?qū)﹁T件上部進行填充。充型過程中產生少量的飛濺，但此時速度流動降至10 m/s，能夠以較為平緩和整齊的方式充滿剩余型腔空間，同時驅趕型腔內氣體向排氣道移動。圖12(e)展示了充型末期情況，可以證明方案3的充型過程協調了各內澆口的平衡，改善了型腔排氣。

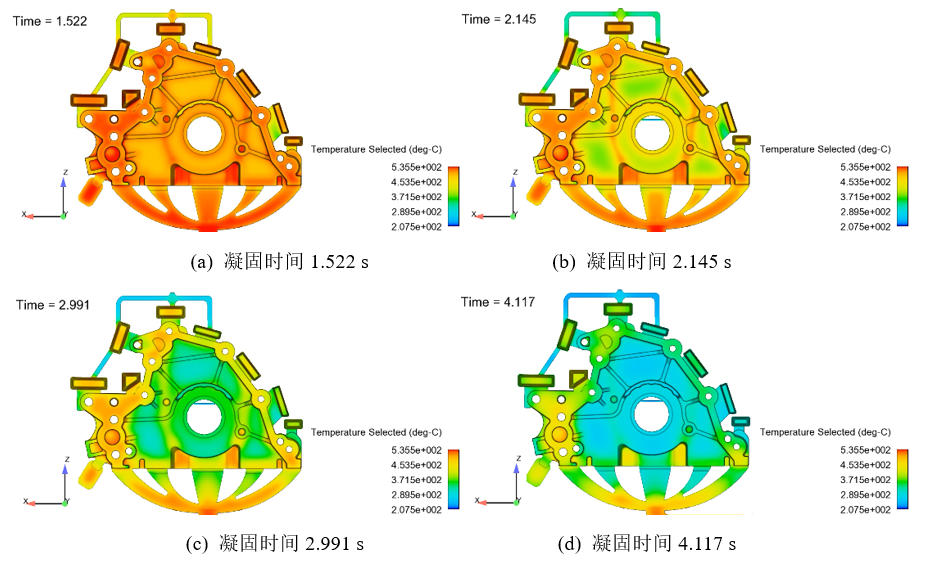

方案3的凝固過程如圖13所示。鑄件厚度與凝固順序息息相關，改變內澆口位置和尺寸對凝固情況能產生顯著影響。圖13顯示在1.5 s時中心平板接近凝固，在2.1 s時2、3和4號內澆口凝固，而1號和5號內澆口由于厚度增加尚未凝固，仍然保留補縮能力。在2.9 s時1號內澆口凝固，三處缺陷位置開始凝固，至4.1 s時型腔基本凝固。熱節是由鑄件結構導致，無法消除熱節時可采用調整壓力和補縮的手段克服。在高壓作用下凝固，可以提高鑄件內部組織的致密度，使其內部的微小孔隙或氣泡被壓縮，孔隙率減小。凝固速率較小的部位，壓力能增加形核率，達到提高冷卻效率和細化晶粒的效果。

圖13 方案3凝固過程

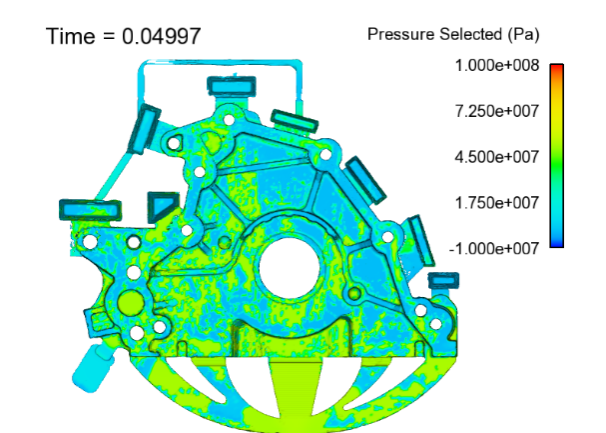

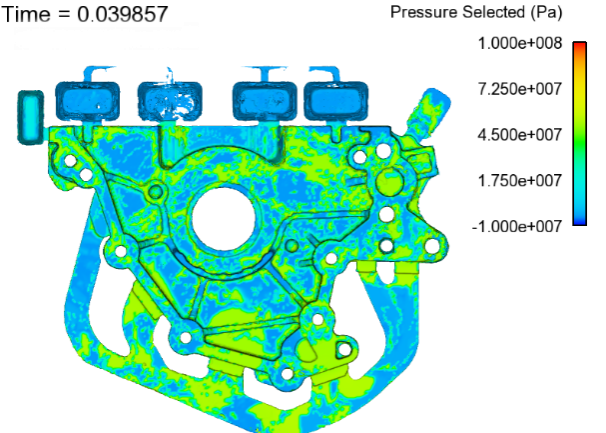

圖14是原方案和方案3壓力分布的對比情況，結果顯示，方案3在不調整壓鑄機壓力的情況下，通過改變澆注系統結構和內澆口位置及尺寸，增加了缺陷部位凝固時的壓力，進而改善了鑄件的最終質量。

（a）原方案壓力分布

（b）方案3壓力分布

圖14 壓力分布情況對比

方案3中通過改變內澆口位置設計，調整充型順序。針對四個區域，調整對應內澆口中充型鋁液的速度和流量，使鑄件底部、厚壁及邊緣區域的充型時間基本一致。合理的充型順序可以改善排氣，有利于消除皮下氣孔。將內澆口設計在距離收縮缺陷較近的位置，壓力和補縮液流的順利傳導能改善凝固狀態，有效降低缺陷發生的可能性。

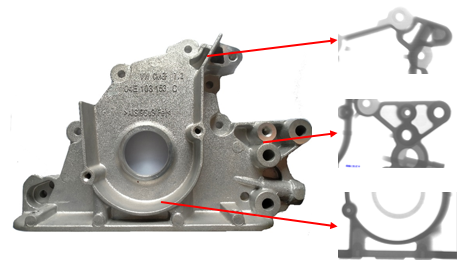

將方案3作為實際生產優化工藝方案，進行試模生產。試模鑄件檢測結果如圖15所示，用X射線檢測試模生產得到的鑄件，在原有缺陷位置均沒有檢測到鑄造缺陷，其余位置也無新缺陷出現。機械加工后，皮下氣孔率顯著下降。

通過優化設計鑄件壓射工藝，消除了原工藝中的缺陷，改善了鑄件質量，降低了鑄造缺陷發生的可能性，提高了鑄件成品率。

圖15 試模鑄件及X射線圖像

（1）通過實驗對缺陷進行表征，根據形貌推測為收縮缺陷。分析鑄件結構，采用FLOW-3D CAST對原壓鑄工藝方案進行數值模擬，獲取鑄件不同區域的充型過程及凝固狀態，為缺陷分析提供理論支持。其中A、B缺陷處于充型末端，C缺陷在熱節位置。三處缺陷均有壓力難以傳導、補縮金屬液受到阻礙、凝固較晚等問題，符合收縮缺陷的形成因素。

（2）設計并優化壓鑄工藝方案，通過模擬分析，比對不同工藝方案的模擬結果，從優化分析結果中選擇方案3作為最優方案。方案3調整了內澆口的尺寸、方向和位置，尺寸變化用于控制各內澆口金屬液的速度和流量，方向變化使鋁液優先填充預定的區域，位置變化則改變了型腔內的壓力分布和補縮情況。

（3）將優化工藝方案應用于試模生產，通過X射線檢測驗證，相關鑄造缺陷已消除，鑄件質量得到改善，從而提高了鑄件的成品率。
