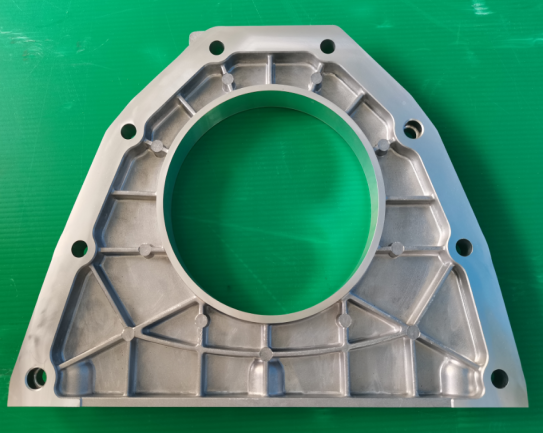

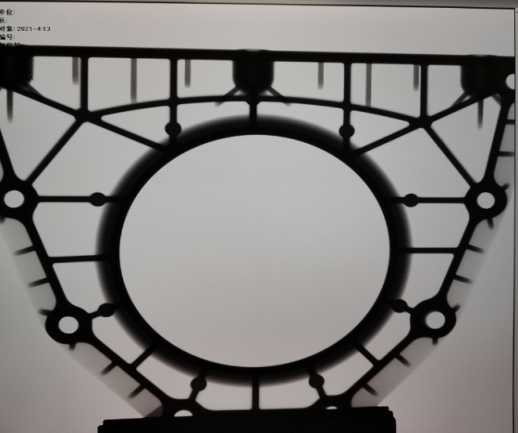

鋁合金壓鑄件氣孔屬于內部缺陷且不容易被觀察和識別，尤其是密集型針孔型氣孔缺陷，X光探傷也不能識別檢測出來。在壓鑄成型金屬填充理論的基礎上對鋁合金壓鑄件氣孔的形成進行分析和控制，通過雙通道高真空技術、凈化除氣技術、噴涂工藝優化、澆注溢流系統優化、壓鑄工藝參數調整等技術的研究與應用來解決壓鑄件氣孔缺陷，經過批量生產后，證明這些改善技術效果顯著。
近年來，隨著輕量化及節能減排的需要，鋁合金在航空航天、汽車及船舶等交通運輸領域的應用越來越多。汽車降低能耗的主要途徑有改進系統和減輕汽車重量，而使用輕質材料制造汽車零部件是減輕汽車重量的有效途徑。鋁合金壓鑄件因優異的材料性能、成型方便和輕量化等，成為了首選。隨著汽車等工業的發展，鋁合金壓鑄件產量年增近13%，占有色合金壓鑄件產量的75%以上?，F(xiàn)鋁合金壓鑄件正向著大型、復雜、薄壁和高精度、集成化方向發展，推動了鋁合金壓鑄技術的進步。鋁合金壓鑄件在汽車上的應用主要集中在殼體件、發動機部件和其他非發動機部件。

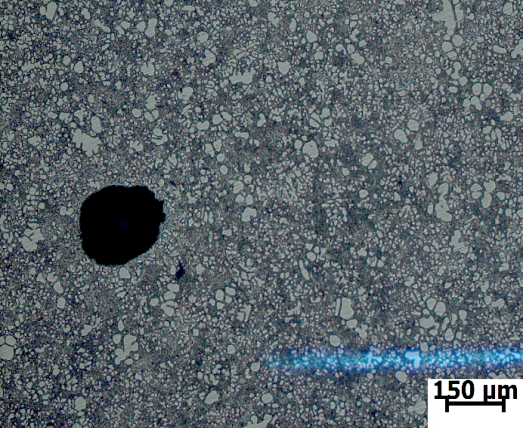

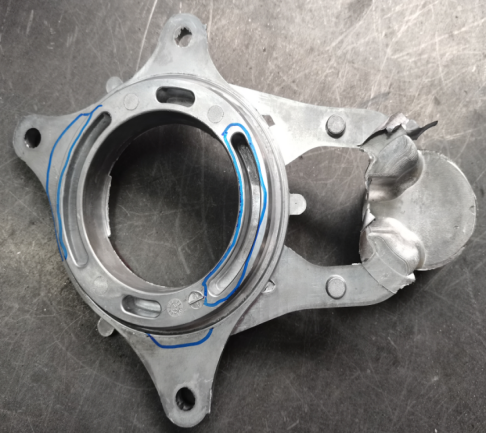

氣孔是鑄件中—種內表面光滑的球狀孔洞性缺陷，一般為在冷卻和凝固過程中以氣泡形式析出的氣體來不及跑出液面而留在鑄件中形成。鋁合金吸入的氣體以氫氣為主，實踐證明氫能大量地溶解于鋁合金中，氫的來源通常是鋁和水蒸氣的化學反應。如果除氫不徹底，鋁液就可能含有大量的氣體，從而導致氣孔的產生。鑄件冷卻速度越快，當氫氣的含量大于其溶解度時即以氣泡的形式析出，來不及排出就在鑄件凝固過程中形成細小分散的氣孔，即所謂的針孔，且多呈圓形不均勻，常出現在鑄件的厚大斷面和冷卻速率較慢的部位。此外，鋁液在充型過程中，壓室和模具型腔中的氣體較難逸出，很容易形成氣孔。圖1為鋁合金壓鑄件解剖后氣孔缺陷的形態，從圖中可以清晰看見，氣孔具有光滑的表面，形狀呈圓形或橢圓形，分布往往是不均勻的。

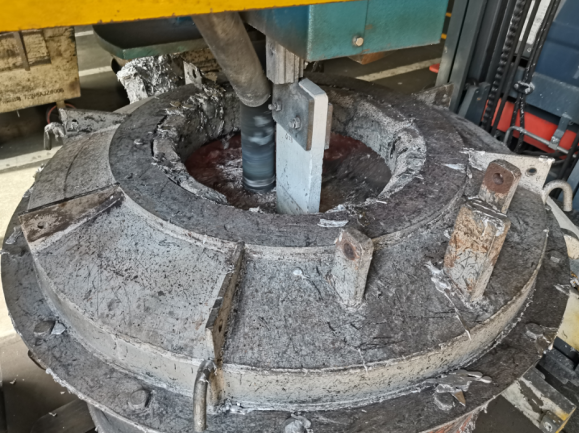

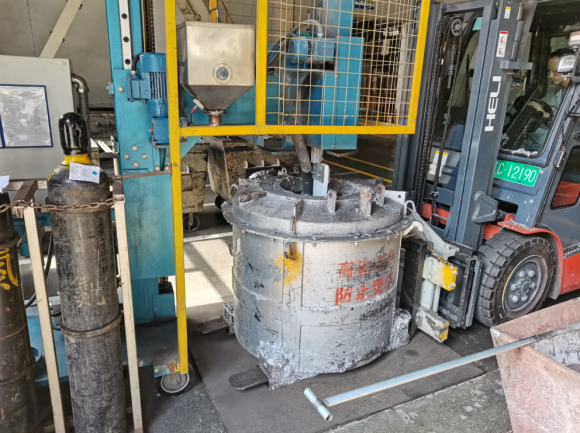

鋁合金熔體凈化效果對疏松、氣孔、夾雜等形成有重要影響，并直接影響鋁合金壓鑄件的物理性能、力學性能及其他使用性能。沒有高品質的鋁合金熔液，即使后續的晶粒細化處理再有效、加工成形控制再先進、采取的鑄造工藝手段再合理，缺陷一旦從開始就產生，它將頑固地存在而且難以彌補，高質量的鑄件也就很難得到。因此，在復雜壓鑄件的制造過程中必須重視鑄造鋁合金熔體中的氣體問題。目前，最有效的降低壓鑄件內部氣孔風險的途徑就是嚴格控制熔體的含氣量，采用針對性除氣手段降低熔體含氣量。一般鋁合金熔體中的氣體主要是氫氣(約占80%～90%)，其次是氮?dú)?、氧氣、一氧化碳等。鋁在熔化過程中不可避免地會發生鋁液反應而離解出氫。一般氫幾乎不溶于固態鋁，但在液態鋁中的溶解度卻很大，并隨溫度的升高而增加。氫在鋁合金固相線上、下的溶解度分別為每100 g鋁液的氫含量0.65 mL和0.034 mL，即氫在固液兩相的溶解度相差約19.1倍。相應的理論研究表明，鋁液熔體產氫機理如下列反應式。(1)鋁液與大氣中的水分反應：2A1+3H2O=Al2O3+6H(2)鑄錠或回爐料表面腐蝕膜Al(OH)3反應：A1(OH)3+A1=Al2O3+3H上述反應產生的氫以原子態溶解在鋁液中。由于溶解度的不同，伴隨著液固相變，氫將遵循西華特定律而析出，當氫氣壓力大于表面張力和液體靜壓力時即形成氣泡，進而在鑄件中產生針孔。通過多輪對比試驗驗證，確定了生產高品質復雜壓鑄件時鋁合金熔體含氣量應控制在0.10～0.14 mL/100 g，并相應地采取鋁合金熔體二次除氣處理技術，即在使用環保精煉劑一次除氣精煉處理工藝后，再加上吹氮?dú)庑D(zhuǎn)除氣SNIF法，除氣時間可縮短為4～5 min，以防止長時間攪動紊流造成的合金吸氣，從而獲得高質量鋁合金熔體，氮?dú)庑D(zhuǎn)除氣凈化如圖2所示。(a)鋁液除氣凈化現場實際狀態
(b)鋁液內部通氮?dú)庑D(zhuǎn)除氣
圖2 氮?dú)庑D(zhuǎn)除氣凈化技術
采用雙系統高真空壓鑄工藝，快速抽除模具型腔內的氣體，使金屬液在負壓下填充型腔，真空度≤80 mbar的型腔處于接近真空狀態，可以大幅度降低因紊流的金屬液卷入氣體而形成氣孔的可能性，基本可以消除鑄件內部氣孔的成因，鑄件含氣量得到有效降低，內部氣孔率下降，從而提高致密度，使鑄件的綜合力學性能在滿足標準的基礎上大幅提升。

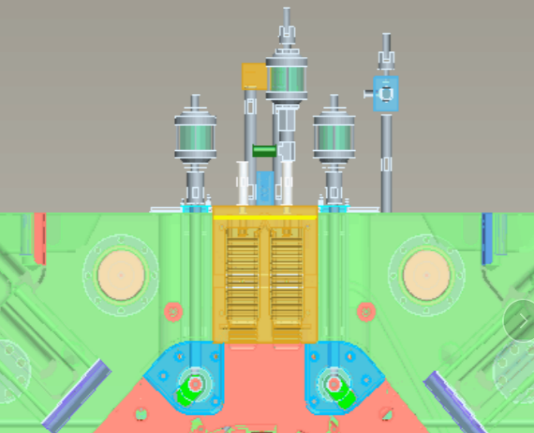

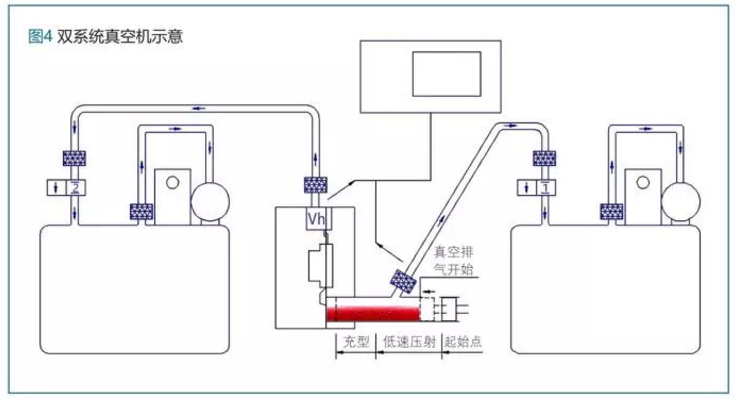

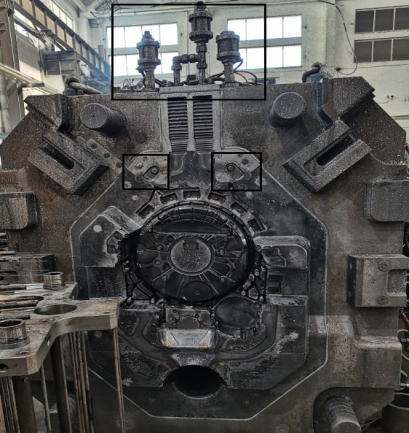

雙通道高真空壓鑄技術是指同時從型腔、壓室處抽真空。從型腔抽真空的目的是為了降低型腔中的氣體含量，減少氣孔缺陷;從壓室抽真空的目的在于提高抽氣速率，減少煙氣、水蒸氣對鑄件的影響，從而提高型腔中的真空度，確保高真空壓鑄的可靠性。高真空壓鑄技術的難點是真空截止閥的結構與真空系統的設計。目前真空閥的結構形式多種多樣，按工作原理可以分為三類：第一類結構是改變通道的截面積，使金屬液的流動性逐步降低，從而在進入真空管道之前使金屬液的自然流動停止，如鋸齒型的真空閥;第二類結構是利用金屬液的慣性沖力使真空閥的排氣通道關閉，如GF閥，這兩種結構的真空閥由于抽氣速度的局限性，常用于普通真空壓鑄;第三類結構是通過型腔中金屬液的充填位置，利用液壓或氣壓使真空閥閥芯關閉，這種結構的真空閥適用于高真空壓鑄。真空系統的設計采用雙獨立真空系統排氣，與單系統真空排氣方式的不同在于熔杯與型腔的排氣是由兩個獨立系統分別完成的，最大程度上保證了在型腔接力排氣時，熔杯系統的真空罐壓力為最低，已達到最終的排氣最佳效果。雙獨立真空系統排氣如圖3所示。液壓閥結合排氣板的雙系統高真空排氣是提高結構件真空壓鑄效率的有效手段，見圖4。
圖3 雙獨立真空系統排氣示意圖
(b)真空閥在壓鑄模上使用
圖4 液壓閥結合排氣板的模具結構
雙獨立真空系統排氣抽真空開始和結束點的設置很關鍵。抽真空開始位置設置過早，則壓室和型腔與外界相通，起不到密閉空間作用，抽真空失效;抽真空開始位置設置過晚，則導致抽真空時間過短而抽真空的效果比較差;抽真空結束位置設置過晚容易把合金抽到真空閥里，導致閥體堵塞而抽真空失效。通常在沖頭剛過壓室鋁液注射口時，壓室和型腔同時開始抽真空，在高速開始前型腔結束抽真空。

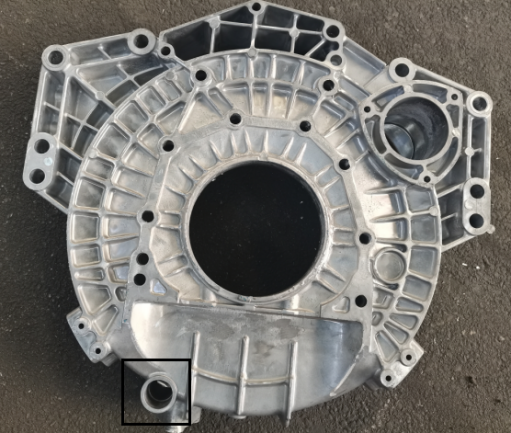

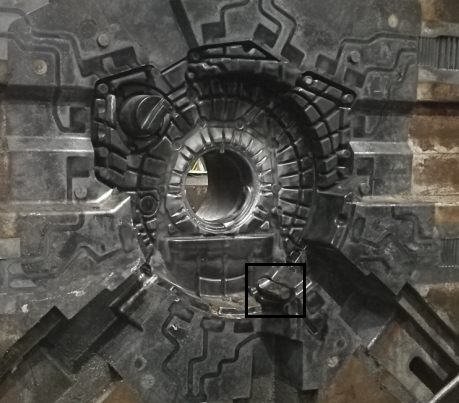

在壓鑄生產過程中，脫模劑一直是模具冷卻的重要手段。噴涂水基脫模劑時，壓縮空氣夾帶著脫模劑涂敷模具表面的同時，受到高溫模具表面對它們的加熱影響，使脫模劑中的水分在尚未接觸模具表面時就已經氣化，而且隨著與模具表面接觸時間的不同，水基脫模劑被加熱的溫度也不同，模具被水基脫模劑冷卻的程度也不一樣。在模具熱區，潤滑劑可能更多地受到揮發溫度或熱梯度的影響。如果型腔的熱區和周?chē)鋮^(qū)的溫度差很大，則形成表面張力梯度，受馬拉高尼效應影響，即當一種液體的液膜受到如溫度、濃度等的外界擾動而使液膜局部變薄時，它會在表面張力梯度的作用下形成馬拉高尼流，使液體沿最佳路線流回薄液面，潤滑膜將傾向于流向模具較冷的區域。如果所噴的脫模劑足夠補償馬拉高尼流效應，把模具熱區完全覆蓋，其結果是可能在冷區有太多的脫模劑，在與高溫鋁液接觸時瞬間氣化導致鑄件形成氣孔或色斑。如圖5所示，某飛輪殼防塵塞安裝孔在產品下端位置，模具也設計在最下方位置，在噴涂模具時，殘余脫模劑易堆積在該部位，導致在壓鑄件的表皮形成密集型氣孔，嚴重時甚至出現冷隔欠鑄缺陷。后期通過調整噴涂工藝，微調噴涂軌跡、模具底部位置噴涂時間從5 s降低到3 s、吹氣時間從4 s增加到7 s等來避免底部位置脫模劑的殘留，消除防塵塞孔的氣孔缺陷。

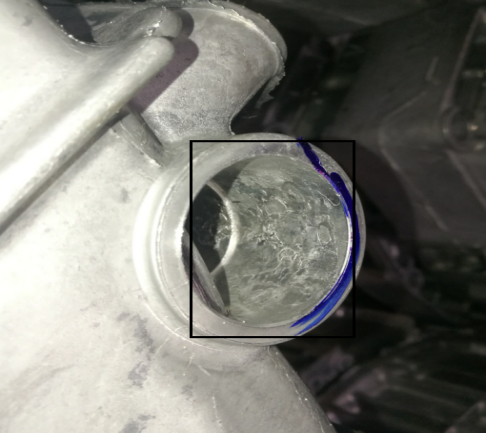

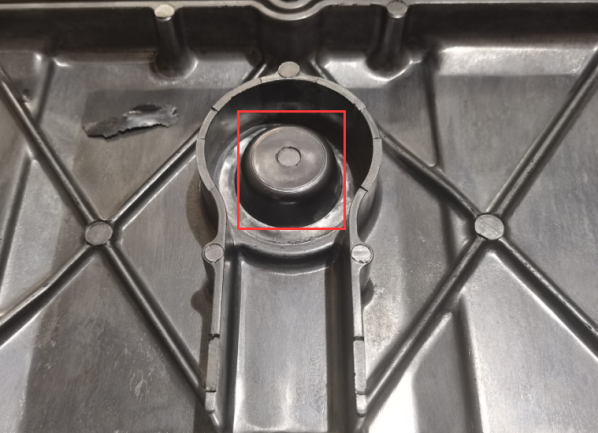

如圖6所示，某噴油墊塊內腔加工完后出現密集型氣孔，是由于在產品調試階段采用了手工噴涂作業，模具中間大抽芯處噴涂涂料過量吹氣不凈，殘留的脫模劑與鋁液接觸時瞬間氣化，氣體來不及逸出形成的密集型針孔缺陷。在保證不勒模的情況下，可適當縮短噴涂時間、減少模具中間型芯表面殘留的脫模劑來消除該處氣孔缺陷，經過后期批量生產驗證，表明改善效果較佳。
鑄件氣孔中的氣體來源于合金液、模具型腔、壓射室及涂料，但在正常規范的生產中，鑄件氣孔中的氣體主要來源于模具型腔和壓射室。模具型腔主要靠合理的澆注系統和溢流排氣系統來最大程度地減少氣體進入鑄件并使之排出模外，而壓射室中的氣體是靠調整壓射行程來控制壓射沖頭快速填充位移的起點，也就是慢壓射行程的終點，使合金液以慢速充滿壓室前端堆積于內澆口前沿，從而最大程度地減少氣體被合金液卷入而帶入模具型腔，達到最大程度地減少鑄件中的氣孔、提高鑄件內部質量的目的。所以，在壓鑄過程中對壓射行程的控制是非常必要的。

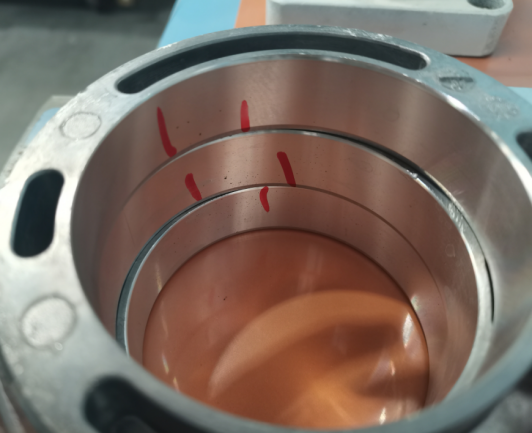

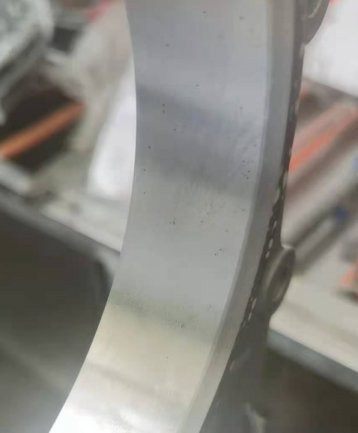

某油封座內腔大圓加工面出現批量密集型針孔氣孔，在做好鋁合金熔液凈化除氣后仍然有針孔氣孔缺陷(圖7)，通過二級快壓射起始位置由415 mm調整至450 mm，增壓起始位置由480 mm調整至510 mm后，壓射內的氣體充分逸出，鑄件內部氣體減少，中間油封孔加工面針孔氣孔缺陷比例明顯降低。

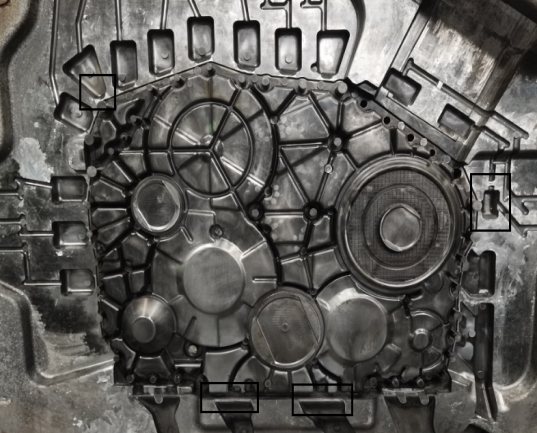

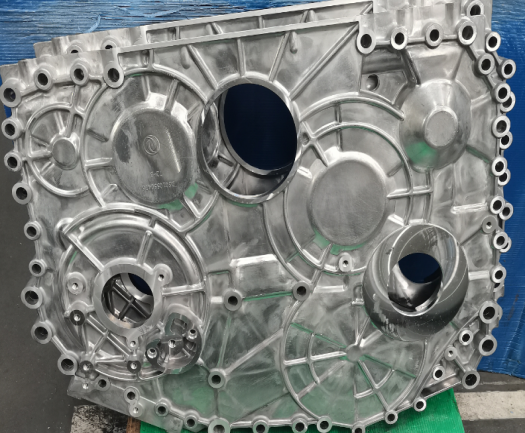

澆注系統包括澆道和排溢兩個系統。在壓鑄件生產中，澆注系統的設計對減少模具投產前的試驗次數，對壓鑄件質量、壓鑄生產效率、模具壽命、壓鑄件清理、合金利用率等都有重要影響。這里就澆注系統與鑄件氣孔缺陷做分析，澆注系統中內澆道位置、形狀和大小直接影響著金屬液的充型方向、流量和速度，從而影響到鑄件的內部質量，當然溢流槽的設計也至關重要。某發動機齒輪室屬大平板類鑄件，外形尺寸大，長654 mm，寬509 mm，高75 mm，如圖8(a)所示。在復制模調試時發現氣孔缺陷主要集中在產品兩側懸置區加工端面，見圖8(b)，鑄件內部組織中氣體過多會導致鑄件在使用過程中出現耐壓不夠的情況而報廢。前期通過調整壓鑄工藝參數來改善鑄件內部氣孔缺陷的效果不明顯，最終通過在模具右側溢流排氣系統空處增加積渣包，同時增加模具左側溢流槽的寬度和深度來提高兩側懸置區的積渣排氣功能。修改的溢流槽寬度由38 mm增加到50 mm，溢流槽的厚度由2.2 mm增加到2.8 mm，模具澆注系統修改位置如圖8(c)所示。模具修改后兩側懸置區加工端面密集型針孔缺陷已消除，效果較明顯。
圖8 某發動機齒輪室實物及改善

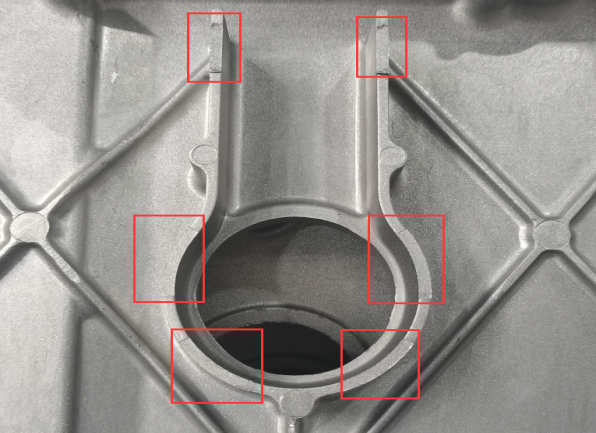

某氣閥室罩蓋中間裝呼吸器圓孔加工后氣孔缺陷比例持續較高，在鋁合金熔體除氣凈化、調整壓鑄工藝參數、優化噴涂工藝和增加中間溢流塊體積后改善效果仍不明顯(圖9)，最終通過在原有三個頂桿頂出的基礎上又增加6個仿形頂出片(圖10)，一是為了平衡零件各處頂出力防止零件頂出時變形;二是為了利用頂出片型芯與模具之間的間隙加大排氣能力，消除中間圓孔的氣孔缺陷。通過大批量驗證，發現中間圓孔氣孔缺陷基本消除。
(1)通過雙通道高真空新技術的應用，降低模具型腔和壓室內部氣體的含量，使其接近真空狀態，同時增加凈化除氣技術的應用，降低熔體含氣量，從而降低鑄件內部氣孔的產生;(2)優化噴涂工藝，通過縮短噴涂時間、改善噴嘴方向、延長吹氣時間，來降低脫模劑殘留含量，可有效避免鋁液和水分接觸瞬間氣化產生的密集型針孔缺陷;(3)合理的高速切換點選擇對鑄件內部質量有較大影響，同時根據產品的內部質量要求對模具澆注系統進行改進，對壓鑄件品質的提升有積極意義。
