編輯導語：大型托輪在生產時，經粗加工后經常出現嚴重缺陷，甚至導致托輪報廢，造成重大損失。介紹了大型托輪鑄造生產時容易出現的氣孔掉砂、超探不合格、裂紋等缺陷，并對其進行分析，在鑄造工藝技術、設計結構優化、生產過程控制等方面進行了探索性實踐。采取優化措施后，生產的上百件大型托輪質量得到明顯改善，避免了重大缺陷，降低了返修成本，并縮短了返修周期，取得了顯著的經濟效益，相關經驗可供參考。
工業回轉窯廣泛地應用于水泥、冶金球團、活性石灰、化工等行業。托輪是其核心零件之一，通過和窯體輪帶的對滾運動，承受了整個窯體的重量，且長期處于高溫、高負荷的交變應力狀態下的工作環境，因此對其內部質量的要求十分嚴格。托輪材質一般采用鑄鋼進行生產，不允許存在明顯的鑄造缺陷，技術要求規定為超聲波探傷按GB/T 7233.1-2009中2級執行，磁粉探傷GB/T 9444-2007中2級執行。隨著現代工業的快速發展，同時根據國家產業政策上大壓小的指導方針，回轉窯的規格也逐步增大，以水泥窯為例，目前已普遍達到日產5 000 t以上，同時萬噸窯也在不斷興建。而托輪規格也隨之增大，由以往的φ1.8 m以內躍升至φ2 m以上，最大的托輪目前已達到φ3.3 m，毛重達80t以上。筆者根據實際生產情況，將φ2 m以上托輪暫定為大型托輪。
托輪材質一般選擇ZG42Cr1Mo、ZG35Cr1Mo或相近材料，外圓硬度一般在220~240 HBW左右，生產流程為冶煉→鑄造→保溫→落砂→鑄后高溫退火→熱割冒口→去應力回火→毛坯精整→粗加工→無損檢測→(缺陷返修)→調質熱處理→半精加工→無損檢測→精加工。托輪的鑄造工藝方案較為成熟(見圖1)，主要內容具體如下：(1)采用單個冒口，中心軸孔上部鑄實作為補縮通道。(2)外圓采用整圈冷鐵激冷，促進形成凝固末端，同時提升外圓關鍵使用面的致密度，進而提高疲勞強度，達到提高與輪帶對滾運行中耐磨性的效果。(3)采用對應外輪緣底返切澆注+補澆冒口的澆注方案，以保證前期快速平穩充型，后期改善冒口中鋼液的溫度梯度，提高冒口補縮能力。

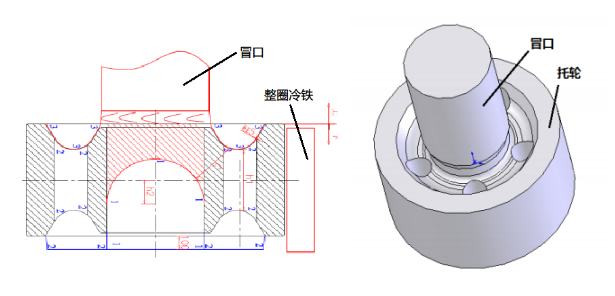

(a)鑄造工藝圖 (b)帶冒口鑄件三維圖

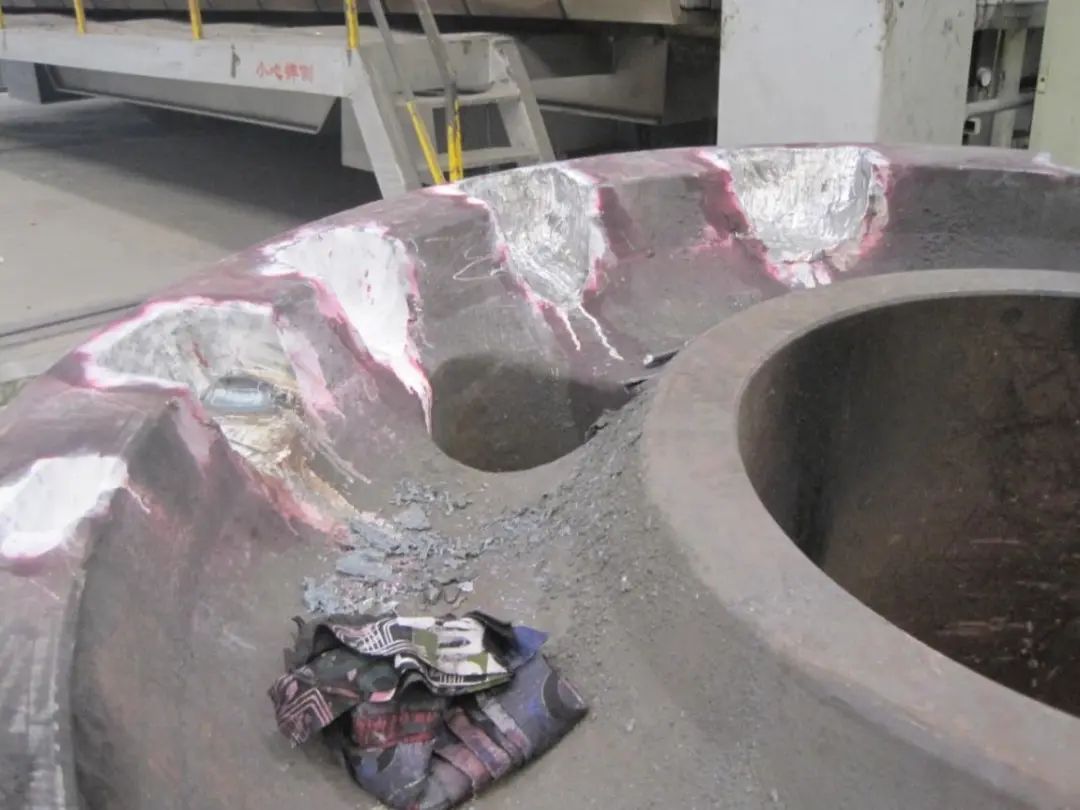

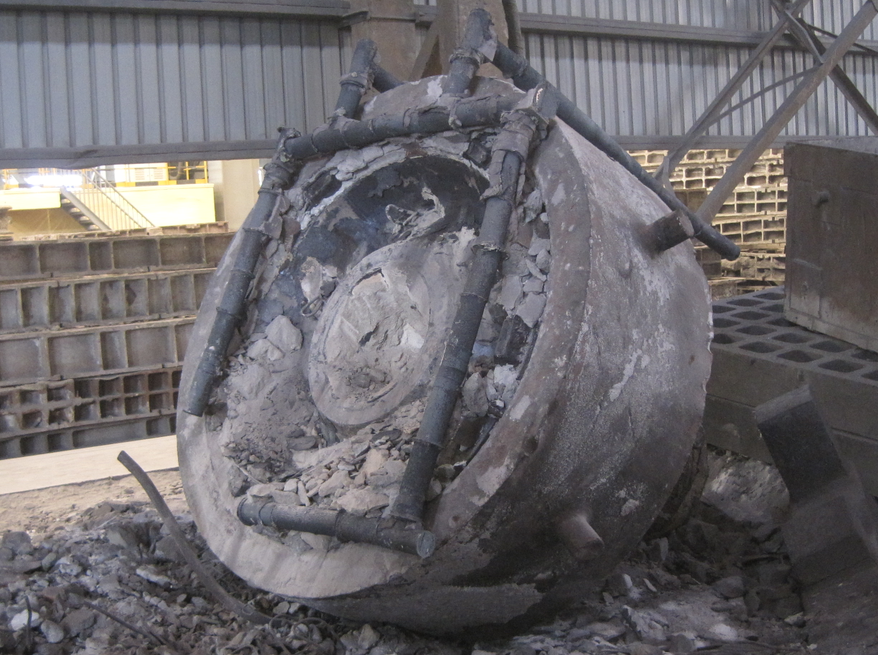

某廠在采用通用工藝方案生產托輪時，質量無法保證穩定，尤其在大型托輪生產時，粗加工后經常發現嚴重缺陷，甚至導致報廢，造成重大損失。嚴重缺陷主要為大面積氣孔掉砂、超探不合格、裂紋三類，如圖2所示。

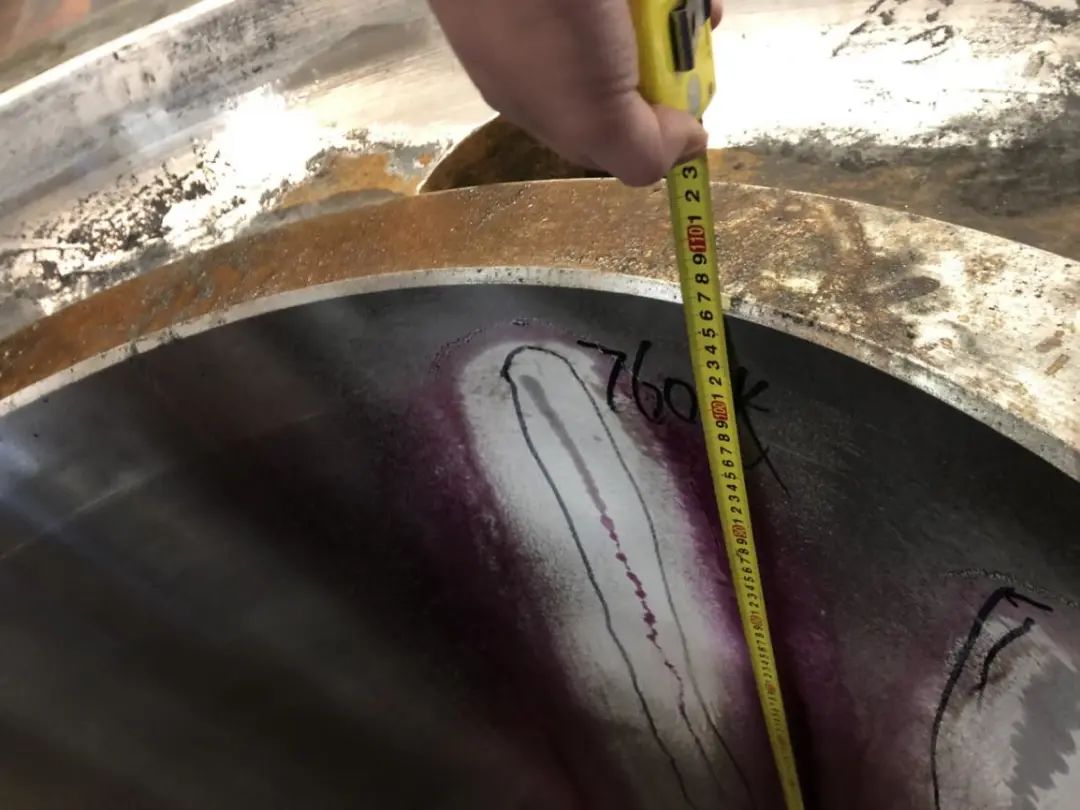

(b)粗加工后暴露的內孔裂紋
(d)水口端面超探缺陷
當托輪出現嚴重缺陷時，由于材質為低合金鋼，后續還需進行調質處理，其焊補工藝十分復雜，需要較高的預熱及焊后回火溫度，同時為保證焊補區探傷及硬度合格，對焊工的操作技能要求十分嚴格。企業需要投入大量的人力、物力進行焊補返修，嚴重影響正常的生產進程。當托輪出現重大裂紋缺陷時往往只能報廢處理，以上問題均嚴重影響了企業的經濟效益。
托輪外輪緣上部的砂型為封閉空間，在澆注過程中，若鋼液液面上升速度過快，則極易出現憋氣等現象，造成嚴重的氣孔缺陷。若上升速度較慢，則容易出現烘烤掉砂問題。因此托輪液面上升速度一般控制在8～15 mm/s。托輪澆注時，當鋼液上升至接近分型面的位置，受減重凹槽砂芯的影響，托輪水平截面積顯著減小，由此導致此時液面上升速度急劇加快，外輪緣上部的出氣壓力隨之增大，如果出氣孔的直徑不增加，就得增加出氣孔數量，當出氣孔擺放數量過少時，滿足不了出氣需求，容易出現憋氣現象;如果出氣孔的數量不增加，就得加大單個出氣孔的直徑，而加大出氣孔的直徑又容易形成局部小熱節，進而造成探傷缺陷。
基于上述分析，應從澆注過程的澆注速度控制和出氣孔設置采取措施。大型托輪一般均采用雙水口澆注，在澆注前期采用雙水口全開方式，提高充型速度，當鋼液上升至減重槽高度時，應采取控流措施，適當降低澆注速度，如關閉一個水口，此時液面上升速度仍在合理范圍以內。外輪緣出氣孔布置應采用細直徑、多擺放的原則?？刹捎?em style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">φ25～φ35 mm的鋼管(來源廣泛)作為出氣孔，出氣孔沿圓周方向均布，出氣孔數量可按兩孔之間的圓周距離為400 mm左右較為適宜，見圖3。
4.1 原因分析

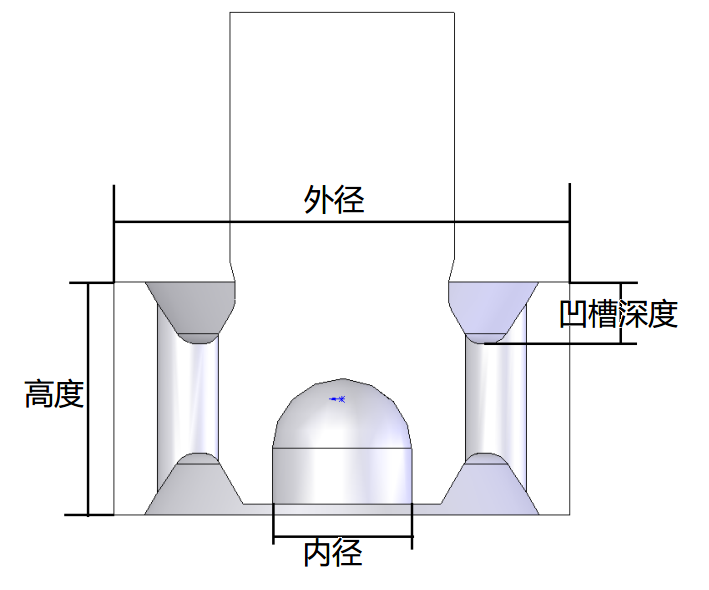

通過收集分析100余件托輪的生產情況，其中共有12件托輪冒口面出現嚴重的超探缺陷，出現比例約為10%，主要有以下兩個影響因素：這12件托輪的凹槽深度范圍105~300 mm，其中有10件托輪的凹槽深度超過250 mm。托輪外輪緣上端部位需冒口中的鋼液越過凹槽砂芯后，再向上充分補縮才能滿足內部質量要求。而凹槽深度越深，鋼液需克服的壓力差越大，向上補縮越困難，其補縮效果就越差，外輪緣靠近上端面部位愈容易出現UT缺陷，如圖4所示。

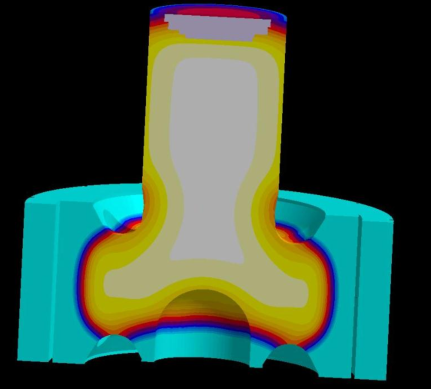

(b)托輪凝固模擬

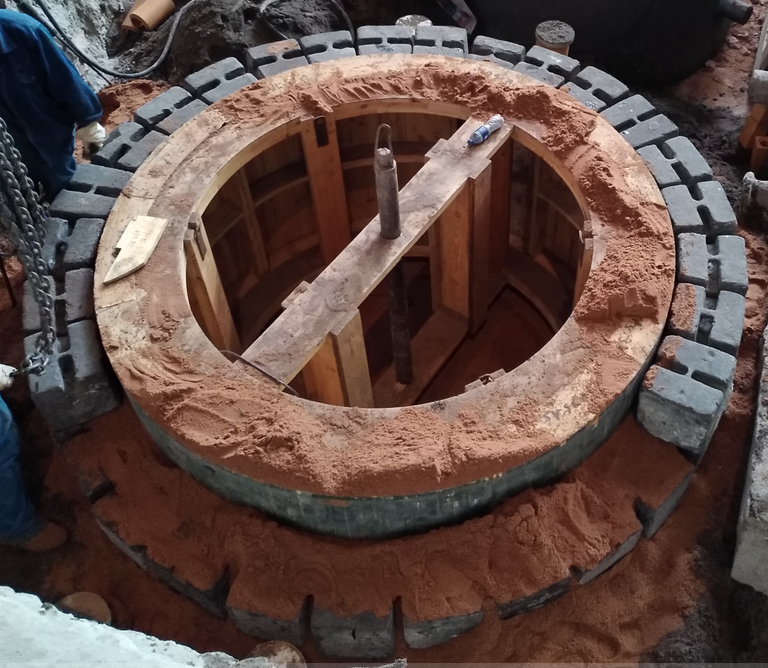

這12件托輪中，有8件托輪的直徑都大于2 200 mm，均屬于大型托輪，其中有3件托輪為同一規格，因此以該規格托輪為例進行分析。經查該規格托輪同批次共需生產8件，圖紙尺寸為外圓φ2 500 mm，內圓φ1 010 mm，高度1 150 mm，凹槽深度300 mm。由于現場專用冷模圈(約220 mm厚)僅有1件，每次只能生產一件托輪，待保溫到期脫模后，才能生產下一件托輪。因此為保證生產周期，另制模型一套，外圓砂型采用企業原有的300 mm厚度標準冷鐵造型。如圖5所示。生產結果顯示，以上兩種工藝方案中，采用300 mm厚度冷鐵共生產5件托輪，質量良好。采用冷模圈生產的3件托輪，均出現較大超探缺陷，缺陷性質為典型的鑄造縮松。
(b)300mm厚冷鐵生產托輪
托輪規格越大，外輪緣厚度越大，熱節越大，凝固時間越長，且托輪材料為低合金鋼，糊狀凝固特點更加顯著，而整圈冷鐵厚度有限時，其激冷效果將低于預期目標，導致容易出現超探缺陷。
根據上述分析，大型托輪生產時，應采取擴大補縮通道及增強激冷效果的措施。可通過優化設計結構或增加鑄造工藝補塊的方式，改變凹槽外形，降低凹槽深度，擴大補縮通道。此外隨著托輪規格的增大，根據熱節尺寸的變化，增大冷鐵厚度，提高激冷效果。同時整圈冷鐵上端面應與托輪分型面盡量貼齊，留夠20 mm以內的掛砂層，提高冷鐵對上端難補縮部位的激冷效果。
5.1 缺陷分析

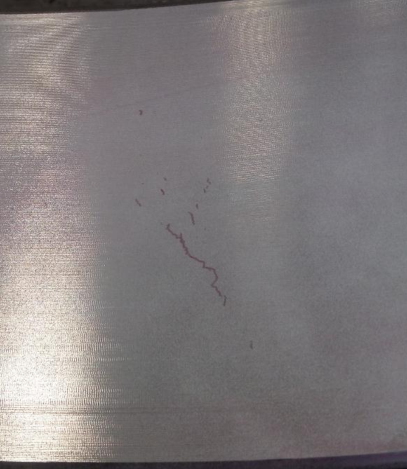

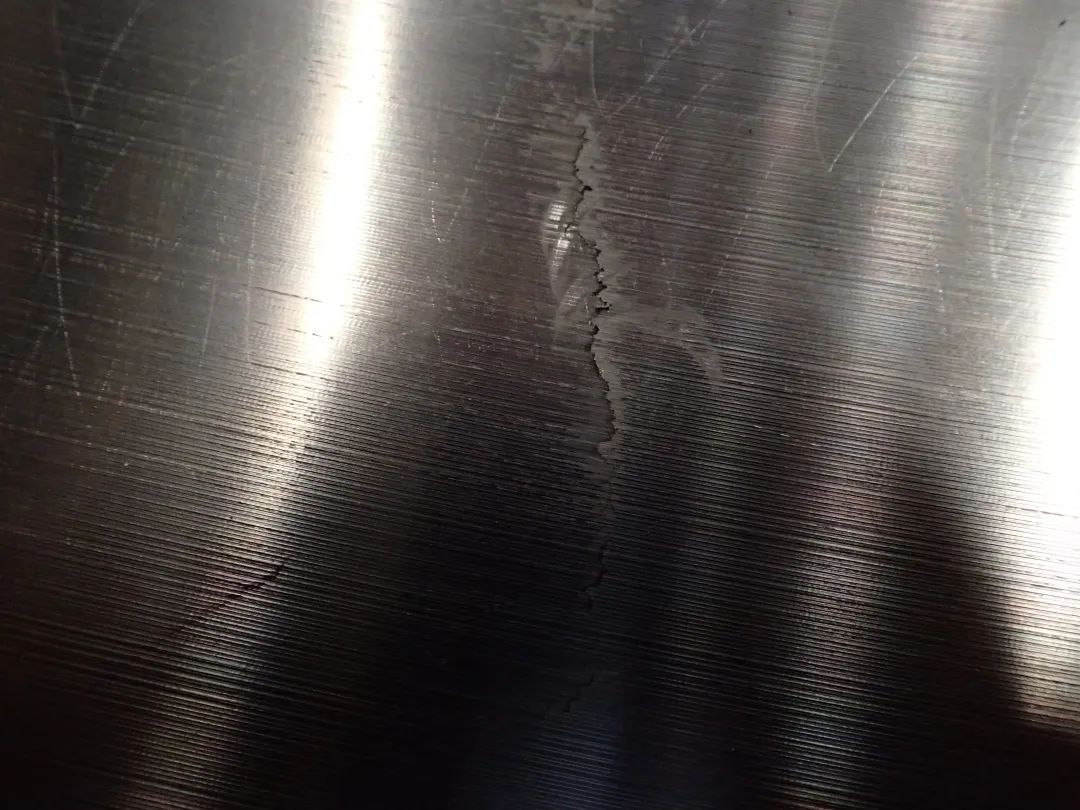

某托輪在調質后的半精加工階段發現水口端面出現超探缺陷，缺陷的宏觀形貌為表面裂紋，為查找其產生原因，對缺陷處進行了PT檢測、現場拋光打磨、金相分析，如圖6所示。
(b)水口端裂紋PT顯示
(a)裂紋沿半網狀或網狀空隙分布(100×)

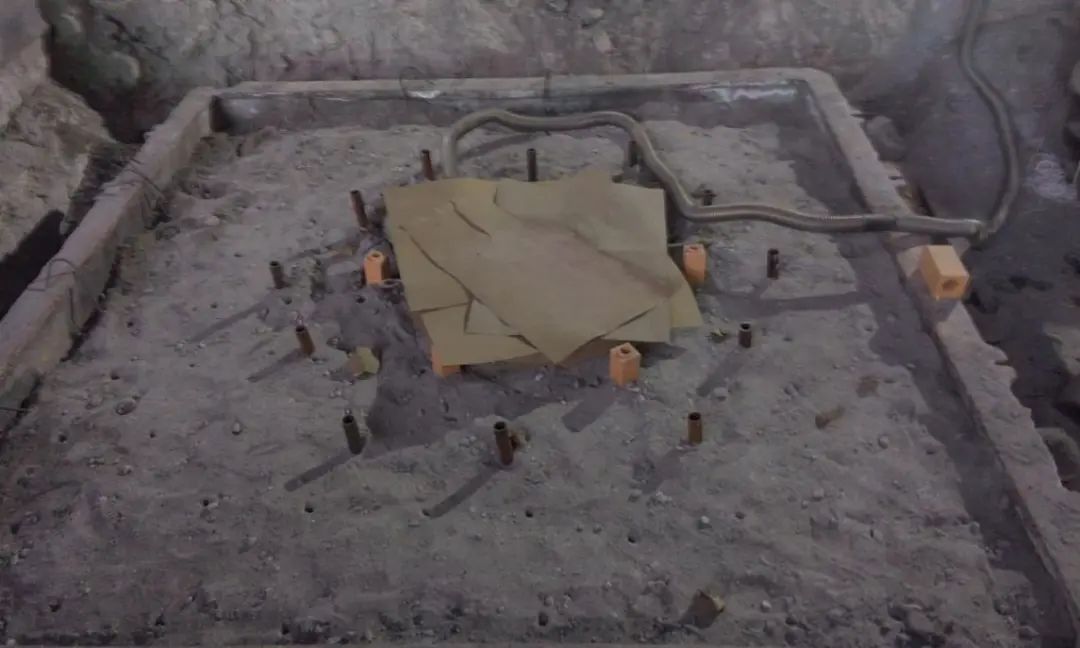

將缺陷周圍打磨拋光，在顯微鏡下觀察，裂紋空隙中存在氧化物，見圖7(a)所示，上述氧化物是在后期高溫氧化下產生的。根據托輪的生產流程，說明缺陷在調質處理之前已經存在。另外從圖7(a)中可以看出，裂紋均沿半網狀或網狀的空隙形態分布，為典型的鑄造縮松缺陷。用4%硝酸酒精腐蝕，可清晰觀察到裂紋兩側均存在不同程度的氧化脫碳現象，見圖7(b)。因此可判定，該裂紋早期為鑄造縮松缺陷，在后期的調質處理過程中，因熱應力作用導致了裂紋擴展連接。托輪的澆注系統如圖8所示，為保證其快速平穩充型的澆注工藝要求，內澆口沿外輪緣底面向上切入。結合缺陷出現的位置進行深入分析，缺陷位于外輪緣水口端面的中間部位，且分散分布，與托輪內澆口位置重合，因此判斷上述缺陷的產生與澆注系統關系較大。

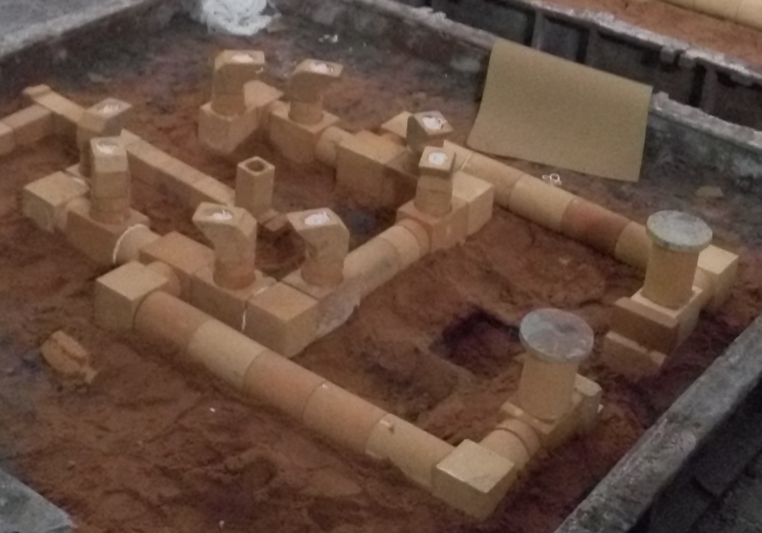

(b)托輪鑄件的澆注系統
隨著托輪規格的增大，其重量隨之增大，所需鋼液量也大幅增加，而托輪均采用單包澆注，因此澆注時的直澆口數量不變，仍為2個，在澆注速度不變的情況下，澆注時間則大幅增加，由此導致橫澆口和內澆口的過鋼量也顯著增加。如φ2 200 mm的托輪鋼液總重達到35 t左右，約為φ1 800 mm托輪的1.8倍。由于澆注時過熱鋼液長時間流經底面的橫澆口和內澆口，急劇加大了該處的過熱量，形成負溫度梯度，從而加大了底部對應內澆口部位出現縮松的風險。上述縮松嚴重時，在粗加工后無損檢測即可發現，當相對較輕微時，則在后續調質過程的高應力狀態下擴展成為裂紋。
根據上述分析，應盡量減少底面澆注系統對托輪本體的熱影響。一方面橫澆口擺放時按矩形設置，避免沿托輪周向擺放，減少橫澆口和托輪本體的重合度。另一方面加長內澆口的長度，可多增加一段磚管，拉大橫澆口與托輪本體的距離。
托輪開裂的裂紋形態細直，毛坯狀態下裂紋在冒口面沿徑向方向橫向貫穿，加工后則在軸孔內沿軸向暴露，為典型的應力導致貫穿開裂。且從毛坯狀態下發現的裂紋來看，裂紋走向正對切割冒口時的割口位置，因此可判定冒口切割應力是裂紋產生根源。一方面，隨著托輪規格的增大，冒口尺寸也隨之增大，普遍超過1 000 mm，因此切割冒口的時間顯著加長，切割過程應力累積過大。另一方面，工業生產中為了保證經濟性，往往一爐裝多件托輪，導致先切割冒口的托輪需要等后續的托輪冒口切割完畢后才能一起裝爐回火，其在切割完畢后至裝爐回火時間間隔過長，應力無法得到及時緩解。再次，由于托輪的結構形狀，本體無合適吊耳，在水平切割完冒口后，還需翻轉放倒，使用鋼絲繩從減重孔內穿過進行起吊，極大地拖延了裝爐回火的時間。
根據上述分析，為避免托輪開裂，應盡量降低切割冒口時的應力，同時應采取有效的消應力措施。大型托輪在冒口切割時，不得沿一個割口割完，應采用摳、磨、對火等方案多次變換割口位置，避免應力在同一方向集中。必須保證切割起始及終了溫度，同時一次性割完，中間不得停頓。切割完的托輪，冒口不要急于吊走，可利用切割余熱緩冷2 h，實現自回火。托輪在切割冒口時，先置于料盤上，后續裝爐時移除冒口后可直接起吊料盤裝爐，縮短裝爐時間。

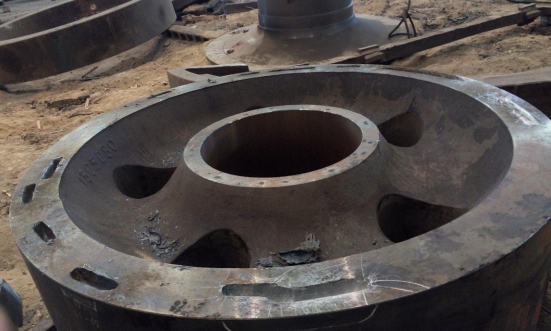

按照以上優化措施，后續所生產的上百件大型托輪質量得到顯著改善，避免了重大缺陷，極大地降低了返修成本并縮短了返修周期，取得了顯著的經濟效益，如圖9所示。
(1)合理的澆注速度控制和出氣措施可避免出現憋氣、夾砂等缺陷。(2)大型托輪在結構設計時，凹槽深度盡量控制在150 mm以內，最大不得超過200 mm。若鑄造企業無法變更原始設計尺寸時，可結合實際條件適當增設工藝補塊，來滿足補縮通道要求，后續通過加工去除以滿足圖紙尺寸。(3)隨著托輪規格的增大，外圓冷鐵的厚度也應相應增大，以進一步提高其激冷效果，強化末端區的溫度梯度，改善補縮條件。(4)擺放澆注系統時，適當延長內澆口的長度，拉大橫澆口和托輪本體的距離，減少澆注過程中由于橫澆口內鋼液長期流動的過熱對托輪本體的影響。(5)大冒口切割時，應多次變換割口位置，避免應力在同一方向集中，同時要一次性切割完畢，切割后應及時入爐回火去除應力。
